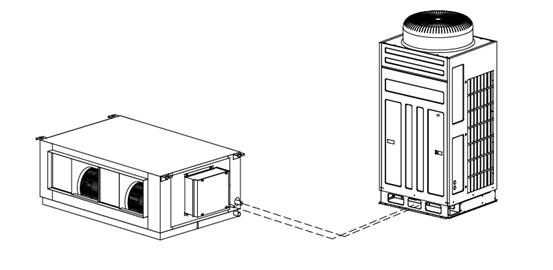

一、產品概述
1、產品特點
新風機一般指專門處理室外空氣的機組，機組把室外側空氣通過管道引到機組的回風側，經過機組處理后向室內側提供新鮮空氣的機組，其處理的空氣全部都是室外空氣。新風處理機組的新風風量范圍
為3000 ～ 6000m3/h。該系列機組可廣泛應用于不同規模、不同用途的家居空間、商業場所、辦公環境以及日益增多的高檔別墅、公寓等, 提供室外的新鮮空氣。
應對健康生活需求，采用專業設計，保證機組在新風工況下能夠正常、穩定運行，確保室內空氣清新。
◆ 新風量大：小焓差新風機組特點就是新風量大，盡可能向大空間、大區域提供新風；與GMV 多聯機組配套使用外，還可以用于空調系統升級新風設備，小焓差全新風新風量大，只承擔新風負荷，不承擔室內空調負荷。
◆ 室溫無波動：采用獨特的系統設計，使室外新鮮空氣經過處理后再引入室內，出廠時制冷送風溫度為25℃，最大限定地保證了室內空氣的清新。
◆ 控制簡便：可實現線控、遙控、集中控制、遠程監控、子房間開關等控制功能，還具備斷電記憶、來電自啟動、周定時等功能，實現了簡單高效的集中化管理。
◆ 應用靈活：高靜壓設計的室內機，可實現遠距離的風管送風，保證各個位置的新風供應量，非常適合于會議室、禮堂、大型超市、醫院等人口密度較大，需要大量新風的場合。
2、產品命名規則
|
FG
|
XR
|
□
|
30
|
□
|
□
|
/
|
X
|
C
|
（□）
|
□
|
□
|
（O）
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
7
|
8
|
9
|
10
|
11
|
12
|
|
序號
|
代號描述
|
可選項
|
|
1
|
機組類型
|
FG-風管送風式空調機組
|
|
2
|
型式代號
|
X-新風單冷型XR-新風熱泵型
|
|
3
|
電源類型
|
≥ 10kW 機型： 缺省-＜ 10kW 機型： 缺省-三相、D-單相單相、S-三相
|
|
4
|
名義風量
|
名義風量， 單位：100m3/h
|
|
5
|
靜壓類型
|
缺省-普通型L-低靜壓、H-高靜壓
|
|
6
|
控制方式
|
缺省-常規控制、Y-遠程監控
|
|
7
|
新風處理類型
|
X-小焓差
|
|
8
|
設計序號
|
A 、B 、C…
|
|
9
|
外機組合數目或者壓縮機數目
|
缺省-1 個壓縮機（ 或者1 個外機）2 －2 個壓縮機( 或者2 個外機組合)3 －3 個壓縮機( 或者3 個外機組合)
|
|
10
|
功能區分
|
缺省-無水泵、S-有水泵
|
|
11
|
制冷劑種類
|
缺省-R22 Na-R410A、N-R407C
|
|
12
|
內外機代號
|
O-室外機、整機不表示、I-室內機
|
二、產品性能與規格
1、產品性能參數
|
種類
|
項 目
|
FGXR30/XC
|
FGXR40/XC
|
FGXR50/XC
|
FGXR60/XC
|
|
機
組
特
性
|
制冷量
|
kW
|
19.0
|
25
|
27.0
|
32.0
|
|
制熱量
|
kW
|
21.0
|
25.5
|
30.0
|
34.0
|
|
制冷輸入功率
|
kW
|
6.5
|
8.5
|
9.6
|
12.5
|
|
制熱輸入功率
|
kW
|
6.3
|
9.5
|
9.0
|
12.0
|
|
電 源
|
380V 3N ～ 50Hz
|
|
室
內
機
|
型號
|
FGXR30/XC(I)
|
FGXR40/XC(I)
|
FGXR50/XC(I)
|
FGXR60/XC(I)
|
|
風 量
|
m 3/h
|
3000
|
4000
|
5000
|
6000
|
|
電機傳動方式
|
皮帶傳動
|
|
室內風機輸入功率
|
kW
|
1.1
|
1.1
|
1.5
|
2.2
|
|
機外
靜壓
|
標準型號
|
Pa
|
150
|
180
|
200
|
200
|
|
可選范圍
|
50 ～ 200
|
50 ～ 300
|
50 ～ 300
|
50 ～ 300
|
|
噪聲
|
標準型號
|
dB(A)
|
51
|
52
|
54
|
57
|
|
冷凝排水管直徑
|
1"
|
|
外形尺寸
( 寬× 深× 高)
|
mm
|
1500×1000×500
|
1700×1100×650
|
|
凈 重
|
kg
|
130
|
145
|
150
|
190
|
|
室
外
機
|
型 號
|
FGXR30/XC(O)
|
FGXR40/XC(O)
|
FGXR50/XC(O)
|
FGXR60/XC(O)
|
|
噪聲
|
dB(A)
|
61
|
62
|
62
|
66
|
|
制冷輸入功率
|
kW
|
5.4
|
7.4
|
8.1
|
10.3
|
|
制熱輸入功率
|
kW
|
5.2
|
8.4
|
7.5
|
9.8
|
|
外形尺寸
( 寬× 深× 高)
|
mm
|
990×880×1772
|
|
凈 重
|
kg
|
210
|
215
|
230
|
230
|
|
連接管( 液管/ 氣管)
|
mm
|
Φ16/Φ28( 釬焊)
|
|
|
|
|
|
|
|
|
|
|
注：
① .機組設計執行標準GB/T 18836—2002，QJ/GD43.00.054。
②.全新風機組不配輔助電加熱，制冷測試工況：35/28℃，制熱測試工況：7/6℃。
③.機組性能參數會因產品的改良有所改變，恕不另行通知。具體參數請以產品銘牌為準。
④.機外靜壓是名義風量條件下的靜壓。
⑤.噪聲是在半消音室內測量值，實際運轉時由于環境的改變會稍高些。
2、機組運行范圍
|
項 目
|
環境溫度（℃）
|
|
制冷運行范圍
|
20℃～ 43℃
|
|
制熱運行范圍
|
-5℃～ 14℃
|
391
三、產品安裝
1、安裝注意事項
1.1 機組安裝基礎
必須是水泥或鋼制結構，應能承受機器的運行重量，且上平面是水平的。機組的安裝基礎應預留排水槽。
1.2 機組位置與環境
1）室內機組安裝環境選擇
◆ 避免日光直射。
◆ 確保頂部吊桿﹑建筑物結構有足夠的強度來承受機組的重量。
◆ 排水管方便接出。
◆ 進出風口氣流不受阻礙。
◆ 室內連接管道能方便地引至室外。
◆ 不可裝在有易燃、易爆物品或有泄漏易爆、易燃性氣體的地方。
◆ 不可裝在有腐蝕性氣體及嚴重灰塵、鹽霧、油煙及特別潮濕的地方。
2）室外機組安裝環境選擇
◆ 室外機組必須安裝在建筑物外穩定而堅固的支承面上。
◆ 室外機組和室內機組應盡可能相互靠近，盡量減少制冷管道的長度及彎角數。
◆ 避免將室外機安置在窗下或建筑物之間，造成正常的運行噪音傳入室內。
◆ 選擇不受陽光直射、雨淋及其他直接輻射熱源的地方，若受陽光直曬或雨淋應安裝有效的遮陽板或防雨（雪）棚。
◆ 進出風口氣流不受阻礙，安裝在通氣良好的地方，以便機器能吸入和排出足夠的非循環空氣。
◆不安裝在有易燃易爆物品及嚴重灰塵、鹽霧等污染性空氣的地方。
安裝處應能確保機器免受曝曬和雨淋；應盡量免受火、易燃物、腐蝕性氣體或廢氣的影響；應預留通風空間；應采取適當的措施，盡可能減小噪音和振動。
1.3 機組管路連接
為避免在連接管上冷凝結露和管必須用保溫材料和膠帶包扎與空氣隔絕。懸空的連接管路應做好支撐，支撐之間距離不超過1m。
1.4 電氣安裝
◆ 按國家布線規則進行安裝。
◆ 電源一定要使用額定電壓及空調機組專用電源。
◆ 電源線線徑應足夠大，電源線和連接線損壞必須用專用的電纜線來更換。
◆ 所有電氣安裝務必由專業人士按當地法律、規章和本說明書進行。
◆ 接地應可靠，應接在建筑物的專用接地裝置上，一定要請專業人員安裝。
◆ 必須安裝可切斷整個系統電源的空氣開關和漏電開關。
◆ 現場接線時請以機身所貼線路圖為準。
2、產品外形尺寸

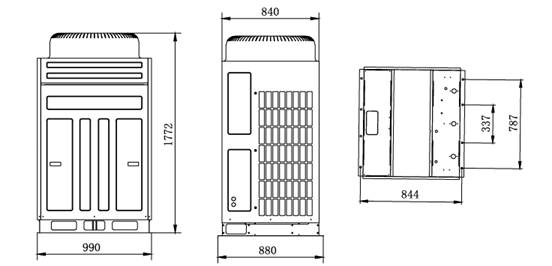

2.1 室外機外形尺寸（單位：mm)

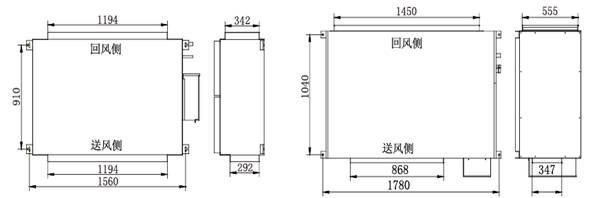

2.2 室內機外形尺寸（單位：mm)
FGXR30/XC(I)、FGXR40/XC(I)、FGXR50/XC(I) FGXR60/XC(I)
3、產品維修及安裝空間

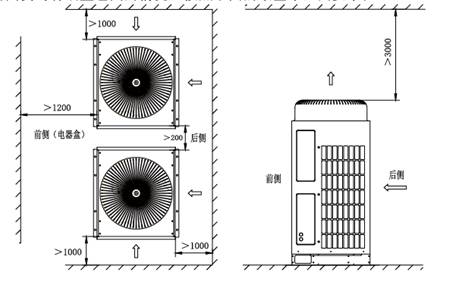

3.1 室外機安裝空間要求（單位：mm)
對于室外機的四側均有墻壁包圍的情況，按照下圖的最基本空間要求；
對于室外機的前側與左側（或右側）是開放空間的情況，按下圖：
對于機器頂部存在頂墻（擋風類障礙物）的情況，原則上要求機器頂部距頂墻3000mm 以上。若機器前、后、左、右側的周圍空間都是開放空間，要求機器頂部距頂墻1500mm 以上。如果尺寸不足1500mm，或者是機器周圍的空間非開放空間，則需要接一根回風管以保持流暢的通風。

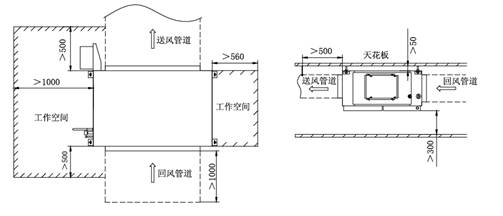

3.2 室內機安裝空間要求（單位：mm)
4、產品電氣安裝

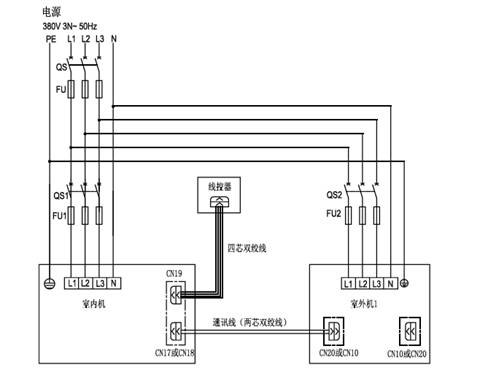

4.1 機組外部接線圖
4.2 空氣開關和電源線選型
|
使用機型
|
電源規格
|
空氣開關容量(A)
|
接地線最小截面積(mm2)
|
電源線最小截面積(mm2)
|
|
FGXR30/XC(I)
|
380V 3N ～ 50Hz
|
10
|
1.5
|
1.5
|
|
FGXR40/XC(I)
|
380V 3N ～ 50Hz
|
10
|
1.5
|
1.5
|
|
FGXR50/XC(I)
|
380V 3N ～ 50Hz
|
10
|
1.5
|
1.5
|
|
FGXR60/XC(I)
|
380V 3N ～ 50Hz
|
10
|
1.5
|
1.5
|
|
FGXR30/XC(O)
|
380V 3N ～ 50Hz
|
25
|
4.0
|
4.0
|
|
FGXR40/XC(O)
|
380V 3N ～ 50Hz
|
25
|
4.0
|
4.0
|
|
FGXR50/XC(O)
|
380V 3N ～ 50Hz
|
32
|
6.0
|
6.0
|
|
FGXR60/XC(O)
|
380V 3N ～ 50Hz
|
32
|
6.0
|
6.0
|
|
